ГШ-К-1800МС

Назначение

  • Генератор шума ГШ-К-1800МС (ТИДН.464217.011ТУ) является техническим средством типа «А» активной защиты по 2 классу и предназначен для маскировки информативных побочных электромагнитных излучений и (ПЭМИ) персональных компьютеров, рабочих станций на объектах вычислительной техники до второй категории включительно путем формирования и излучения в окружающее пространство электромагнитного поля шума.
  • Генератор может устанавливаться в выделенных помещениях до 1 категории включительно.

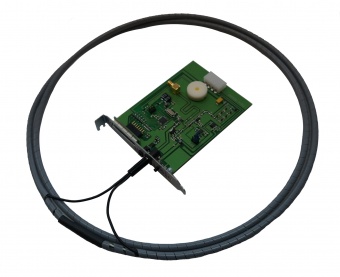

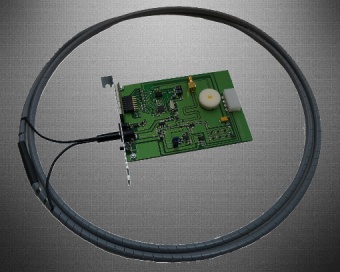

  • Плата генератора ГШ-К-1800МС устанавливается в свободный разъем PСI шины материнской платы персонального компьютера. Излучающая антенна подключается к плате генератора с помощью разъема.
  • На панели генератора размещены: индикатор нормального режима (светодиодный индикатор времени наработки на отказ и контроля работоспособности), кнопка оперативного контроля его работоспособности, разъемы для подключения антенны и внешней исполнительной системы дистанционного контроля, переключатель уровня выходной мощности.
  • Один генератор обеспечивает маскировку (защиту) информации устройств вычислительной техники, размещенной в помещении площадью ~ 40 м2.

Технические характеристики генератора шума ГШ-К-1800МС соответствуют требованиям нормативного документа ФСТЭК России

  • ГШ-К-1800МС является техническим средством защиты информации типа «А» и обеспечивает маскировку побочных информативных излучений средств вычислительной техники;
  • ГШ-К-1800МС имеет визуальную и звуковую индикацию нормального и аварийного режима работы, а также возможность дистанционного контроля нормального режима работы;
  • ГШ-К-1800МС оснащен счетчиком времени наработки в режиме формирования маскирующего сигнала;
  • в ГШ-К-1800МС предусмотрена дискретная регулировка интегрального уровня выходной мощности;
  • электропитание генератора осуществляться от блока питания персонального компьютера (ПК) через один из свободных разъёмов питания PATA-устройств (Molex 8981) напряжениями (12+/-0,6)В (потребляемый ток не более 90 мА) и (5+/-0,25)В (потребляемый ток не более 210 мА);
  • ГШ-К-1800МС имеет технологический выход (разъем) для измерения основных эксплуатационных характеристик. Предусмотрена защита органов управления от несанкционированного доступа к ним.


Рабочие условия эксплуатации

  • температура окружающей среды от 5 до 40 C°
  • относительная влажность воздуха при темп. 25 C°, до 80%
  • режим работы генератора непрерывный
  • срок службы 10 лет
  • время наработки на отказ не менее 10000 час
  • ресурс не менее 27000 час


Габаритные размеры генератора

  • плата генератора 140х121х23 мм
  • диаметр антенны 600 мм


Масса генератора

  • плата генератора с излучающей антенной не более 0,2 кг


Безопасность

Электромагнитные поля, создаваемые генератором на расстоянии более 1 м от антенны, не превышают допустимого уровня при восьмичасовом пребывании персонала на рабочих местах и соответствуют ГОСТ 12.1.006, СанПиН 2.2.4.1191, а на расстоянии 10 м удовлетворяет требованиям ГКРЧ № 05-10-03-001 и ГОСТ Р 51318.22.
