Назначение

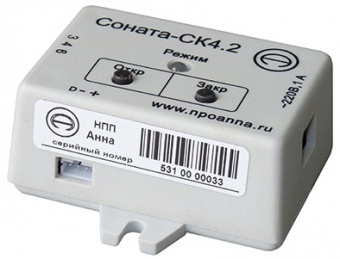

Блок сопряжения с внешними устройствами “Соната-СК4.2” (далее - Изделие) представляет собой специализированный контроллер - коммутатор сети 220 В.
Основное назначение Изделия – сопряжение электропривода оконных створок с комплексом технических средств защиты информации ТСЗИ, установленным в выделенном помещении, имеющем открывающиеся окна.
Управление нагрузкой (электроприводом) осуществляется путем подачи/отключения напряжения электропитания 220 В на один из двух входов («Прямой ход», «Обратный ход»).
Подключение Изделия к комплексу ТСЗИ осуществляется по линии электропитания и управления ReBus 3(3).
Команды управления электроприводом могут быть переданы удаленно (от блока «Соната-ИП4.х») либо кнопками ручного управления, расположенными на корпусе изделия “Соната-СК4.2”.
Изделие запрограммировано таким образом, что при активации комплекса ТСЗИ происходит принудительное закрывание окна, при этом приоритет имеют команды удаленного управления. По окончании активной работы комплекса ТСЗИ створки окна устанавливаются в ранее установленное положение.
Изделие "Соната-СК4.2" входит в состав системы "Соната-АВ" модель 4Б и сертифицируется как ее составной элемент.
| Количество каналов управления | 1 |
| Блок питания и управления | "Соната-ИП4.х" |
| Напряжение питания, В | 12 ± 2 |
| Нагрузочная способность, А, не менее | 1 |
| Интерфейс управления | ReBus-3 (3) |
| Электропитание изделия, В, не менее | 10 |
| Ток потребления, мА, не более | 20 |
| Продолжительность непрерывной работы, ч, не менее | 8 |
| Габаритные размеры, мм, не более | 68х32х68 |
