Назначение
- Электропитание и управление элементами системы активной акустической и вибрационной защиты акустической речевой информации "Соната-АВ" модель 4Б (Системы);
- Управление средствами активной защиты информации от утечки за счёт ПЭМИН "Соната-Р3", "Соната-Р3.1", "Соната-РС3";
- Автоматический контроль исправности и режимов работы подключенных к нему устройств;
- Настройка (установки интегрального уровня, корректировки спектра и т.п.) и считывание служебной информации (состояние счетчика наработки, код ошибки при отказе, индивидуальный адрес и т.п.) при инсталляции (проверке) комплекса технических средств защиты информации.
Для настройки и контроля исправности изделия "Соната-ИП4.1" и "Соната-ИП4.2" необходимо подключить к управляющей ПЭВМ.
Устройства, не имеющие интерфейс ReBus-3, могут подключаться к Системе через блоки сопряжения "Соната-СК4.1" и "Соната-СК4.2".

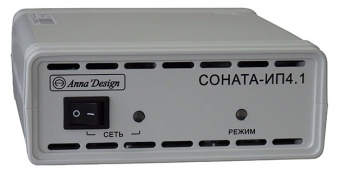

Блоки электропитания и управления "Соната-ИП4.1" и "Соната-ИП4.2" являются частью Системы "Соната-АВ4Б" и сертифицируются в ее составе.
Требования к управляющей ПЭВМ
- Минимальная аппаратная конфигурация: частота процессора – 1 ГГц. Оперативная память – 512 MB. Порт USB. Монитор – цветной SVGA с разрешением 1024x768. Клавиатура. Мышь
- Операционная система: Microsoft Windows XP SP3 и более поздние
Сертификат ФСТЭК России
| Характеристика | Значение |
| Количество "физических" выходов для подключения нагрузок | 1 |
| Количество "логически" управляемых устройств, шт., не менее | 239 |
| Выходное напряжение, В | 12,5 ± 0,5 |
| Интерфейс/проткол управления подключаемыми к выходу «Нагрузка» устройствами | ReBus-3 (3-проводный) |
| Нагрузочная способность*), мА, не менее | 1500 |
| Мощность, потребляемая от сети, Вт, не более | 40 |
| Электропитание сеть | ~220В/50Гц |
| Виды индикации (отображаемая информация) | световая, звуковая |
| Интерфейс для подключения к управляющей ПЭВМ | USB 2.0 |
| Интерфейс удаленного мониторинга | Нет |
| Программное обеспечение для настройки подключаемых к выходу «Нагрузка» устройств | СПО "Камертон" (поставляется по запросу) |
| Программное обеспечение для удаленного мониторинга элементов Системы | Нет |
| Габаритные размеры, мм, не более | 142х60х167 |
| Условия эксплуатации: | |
| температура окружающей среды | от +5 до +40°С |
| относительная влажность воздуха | до 80% при температуре +25°С |
